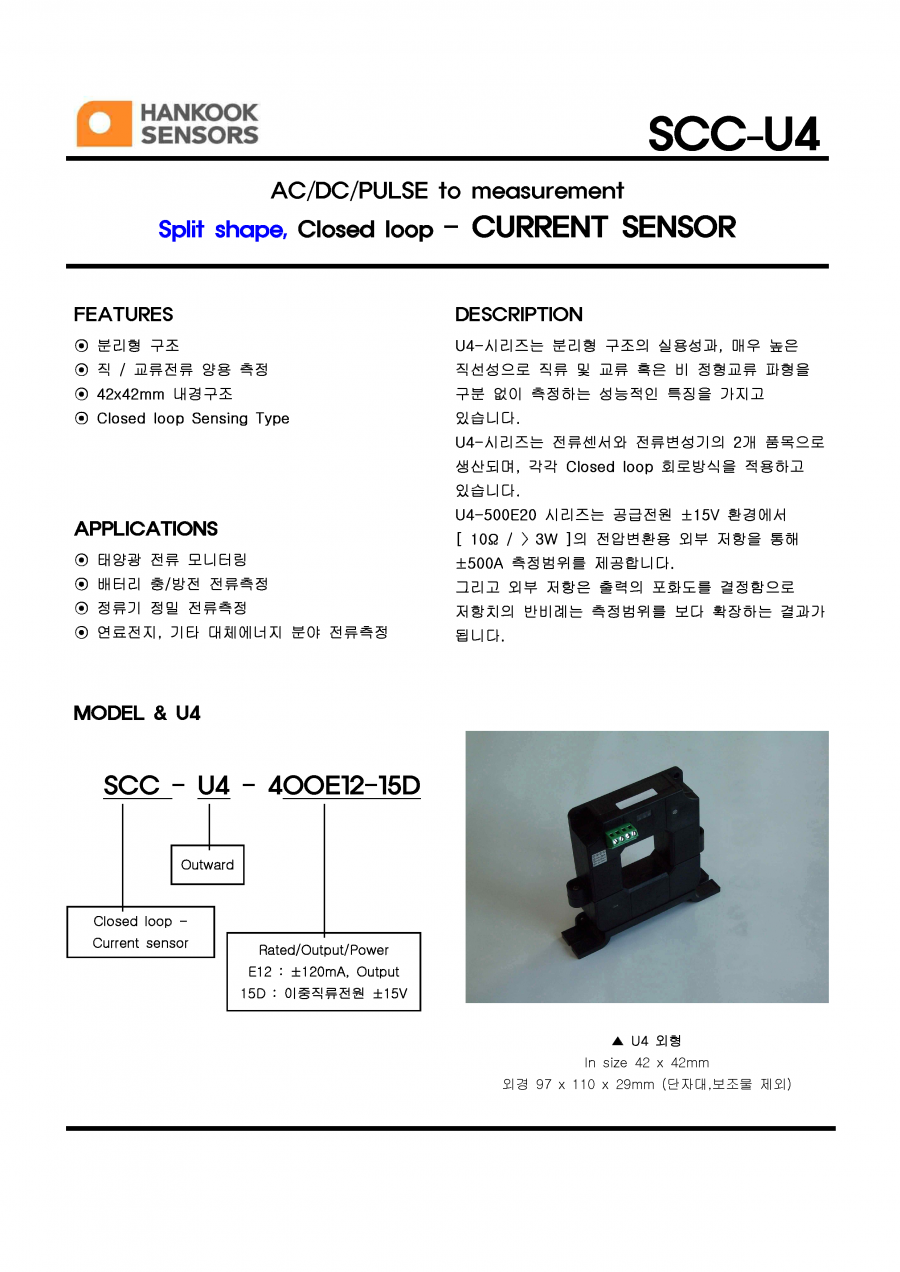

U4-시리즈는 분리형 구조의 실용성과, 매우 높은 직선성으로 직류 및 교류 혹은 비 정형교류 파형을 구분 없이 측정하는 성능적인 특징을 가지고 있습니다.
U4-시리즈는 전류센서와 전류변성기의 2개 품목으로 생산되며, 각각 Closed loop 회로방식을 적용하고 있습니다.
U4-500E20 시리즈는 공급전원 ±15V 환경에서 [ 10Ω / 〉3W ]의 전압변환용 외부 저항을 통해 ±500A 측정범위를 제공합니다.
그리고 외부 저항은 출력의 포화도를 결정함으로 저항치의 반비례는 측정범위를 보다 확장하는 결과가 됩니다.

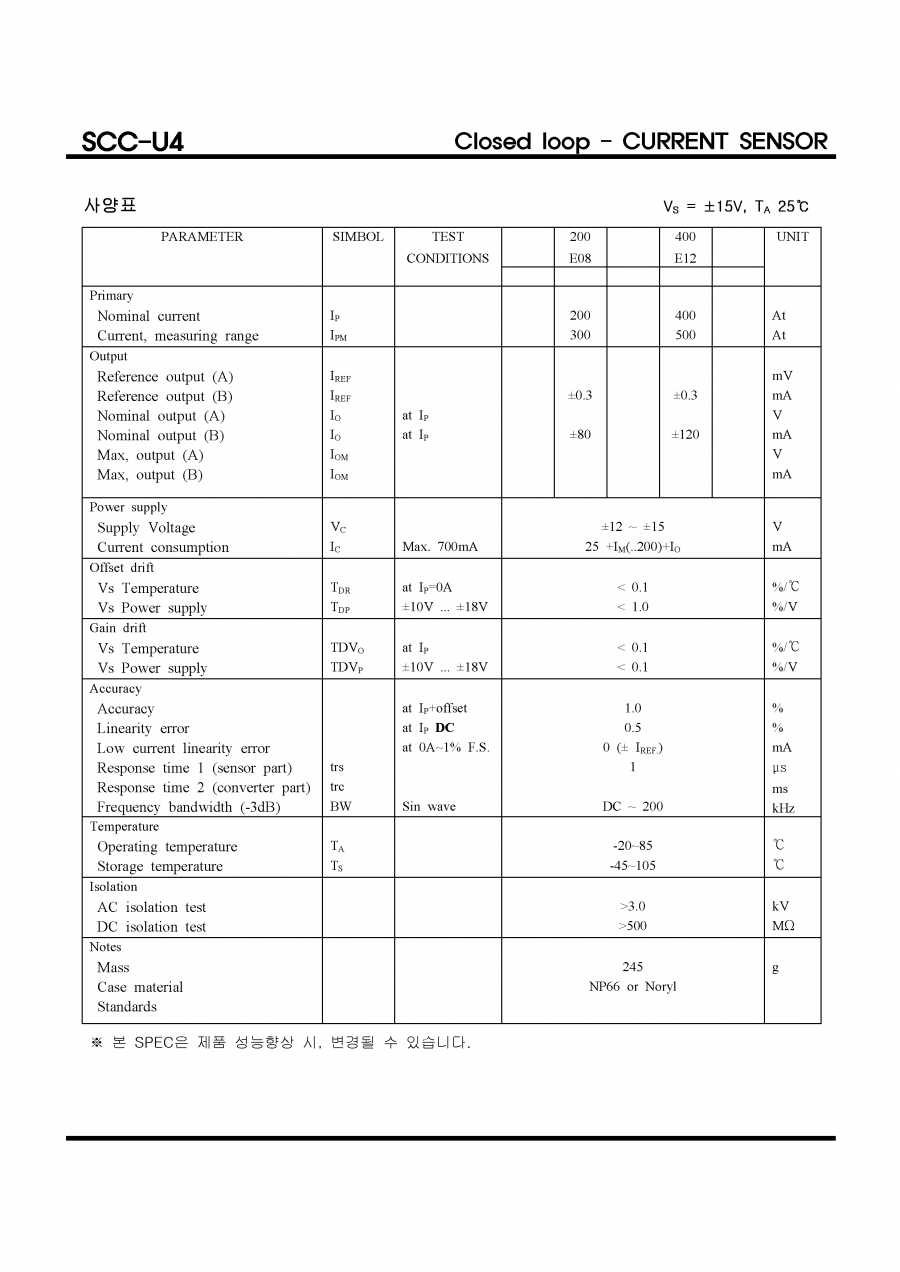

DATA SHEET
- HS_SCC-U4.pdf (211.9K) 150회 다운로드 | DATE : 2018-06-27 13:27:29
